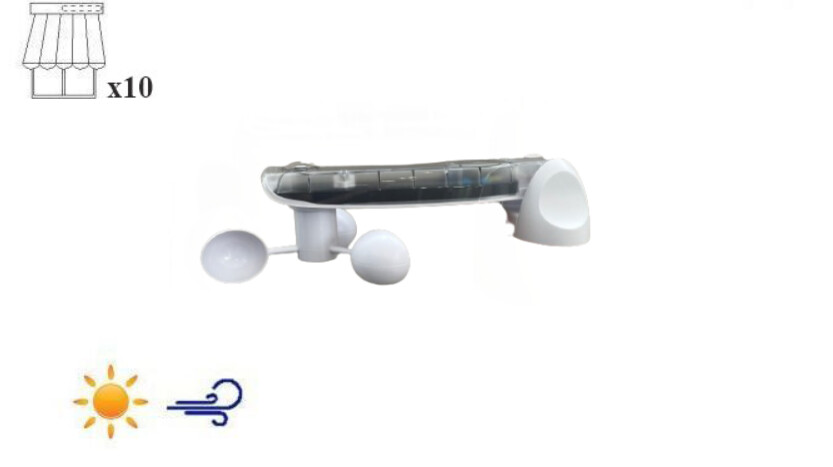

Anemometro SOLE e VENTO con pannello solare DD118B (solo per motori radio bidirezionali)

Questa centralina bidirezionale consente di comandare fino a 10 tende contemporaneamente.
Il funzionamento della centralina sarà tramite sensore Vento e sensore Sole.

L'anemometro non va alimentato, sulla parte alta presenta un pannello solare (Immagine) che alimenterà le pile ricaricabili presenti al proprio interno, non ci saranno cablaggi da effettuare tra anemometro e rete elettrica o motore.
L'anemometro è dotato di alimentazione di soccorso che potrà essere adoperato in giornate piovose quando il pannello solare non riuscirà a ricaricarsi per mezzo luce solare.
La manovra di soccorso prevede collegando tramite cavo connettore C ad un trasformatore che dovrà essere collegato all'interno della rete elettrica (il cavo di ricarica del telefono con connettore C va bene). Immagine della ricarica di soccorso

Questa centralina bidirezionale consente di comandare fino a 10 tende contemporaneamente.
Il funzionamento della centralina sarà tramite sensore Vento e sensore Sole.

Questa centralina trasmette il segnale di apertura e/o chiusura in radiofrequenza bidirezionale.

I motori dovranno essere bidirezionali e tramite il telecomando bidirezionale adoperato per movimentare il motore si potrà configuarre l'anemometro.

L'anemometro si attiverà in automatico non appena rileverà i settaggi di vento e sole configurati dal cliente.

Ogni motore potrà essere configurato con telecomandi singolo canale, multicanale e sull'anemometro.
Ogni anemometro potrà essere configurato su un massimo di 10 motori


Il kit comprende:

• Anemometro bidirezionale con  sensore sole , sensore vento e centralina integrata per  l’utilizzo  di  10 motori.

Funzionamento:

Sensore VENTO
Quando le palette dell'anemometro ruoteranno a causa del vento, verrà mandato un impulso di chiusura al motore della tenda.

Sensore SOLE
Quando l'intensità luminosa supera la soglia prescelta per più di 5 minuti verrà mandato un impulso di apertura mentre quando la luminosità sarà inferiore alla soglia impostata per più di 15 minuti, verrà mandato un impulso di chiusura.


Attenzione:

- La configurazione del motore all'anemometro dovrà avvenire adoperando il telecomando bidirezionale che comanda il motore.

- Come primo passo bisogna associare il telecomando al motore.

- Dopo di che per associare il telecomando all'anemometro bisognerà premere 2 volte il tasto P2 sul retro del telecomando ed una sola volta il tasto P2 sul retro dell'anemometro.

- Per effettuare una prova di corretto funzionamento bisognerà premere il tasto UP.

- L'anemometro non funzionerà se i finecorsa del motore non sono stati regolati, se l'anemometro non risponde al tasto UP o alla rotazione delle palette (dopo aver settato il sensore del vento), regolare i finecorsa del motore e riprovare.

- Durante la procedura di configurazione dell'anemometro al motore, non appena si avrà alimentato l'anemometro bisogna fare attenzione che su display compare la lettera F che attesta il corretto funzionamento con motori bidirezionali, se sul display compare la lettera O (funzionamento con motori monodirezionali) occorre modificare la modalità di funzionamento (seguire il manuale di istruzioni).

- Quando l'anemometro entrerà in funzione automaticamente inibirà il funzionamento manuale della tenda per circa 20 minuti.

- Il tasto P2 dell'anemometro è il tasto di configurazione.

- Il tasto UP dell'anemometro è il tasto di verifica funzionamento.

Di seguito un video che mostra come abbinare l'anemometro ad un motore bidirezionale:
